Bộ lập trình PLC đa chức năng tích hợp màn hình cảm ứng HMI chất lượng cao, có sẵn hàng loạt các tùy chọn tích hợp cấu hình I/O. Cấu hình phần cứng rất nhỏ gọn, tích hợp PLC+HMI+I/O trong một thiết bị, khả năng lập trình điều khiển mạnh mẽ trong một thiết bị được thiết kế tiết kiệm không gian một cách đáng ngạc nhiên.
UniStream Built-in bao gồm những đặc trưng chính: Ethernet/IP, VNC, FTP, Web Server, Video + RTSP, SQL Client và hơn thế nữa. UniStream Built-in được lập trình bởi phần mềm lập trình hiệu quả nhất mà bạn từng sử dụng.
Có sẵn các phiên bản: UniStream Built-in 5″ và 5″ Pro / 7″ và 7″ Pro
Tổng quan về UniStream Built-in

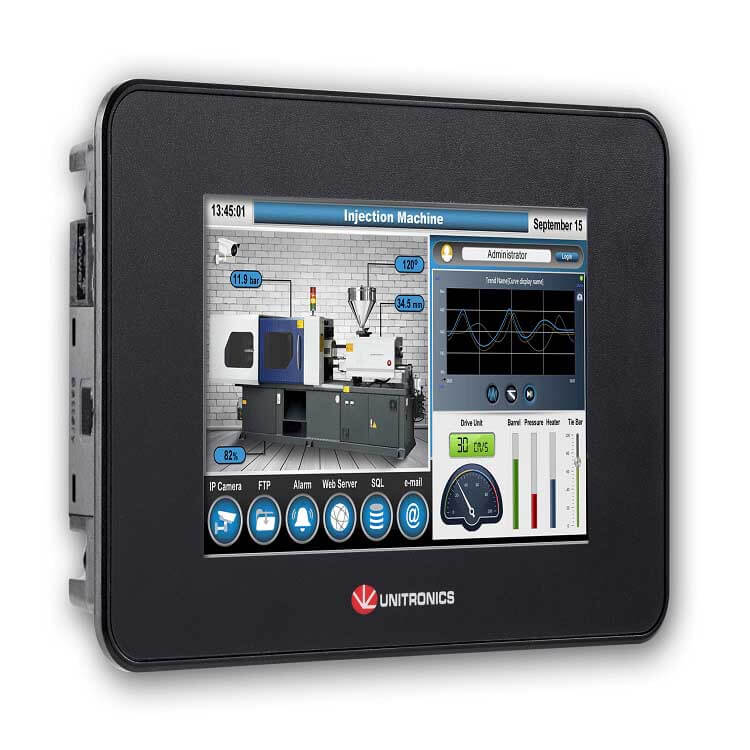

UniStream Built-in 5 inch

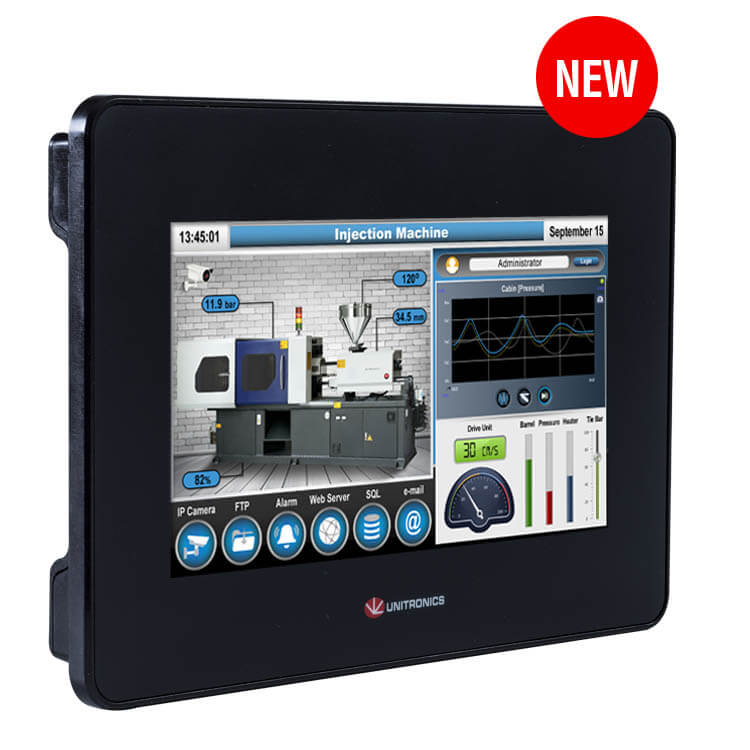

UniStream Built-in 7 inch
PLC UniStream Built-in
- Tự động điều chỉnh PID, lên đến 64 vòng lặp độc lập
- Recipes & data logging via data tables & sampling
- MicroSD card – log, backup, clone & more
- Function Blocks & Structs
- Trends
HMI UniStream Built-in
- Màn hình cảm ứng chất lượng cao
- Hiển thị đa ngôn ngữ
- Tích hợp màn hình cảnh báo, báo động
- Hỗ trợ đa phương tiện: Video*, Audio* và PDF
- Bảo mật mật khẩu đa lớp – dễ dàng và nhanh chóng
Chú thích: “*” Chỉ dành cho phiên bản Pro
Giao tiếp truyền thông
Cổng truyền thông giao tiếp
- Ethernet TCP/IP
- USB host
- USB Mini dành cho lập trình
- RS485
- RS232
- Tùy chọn thêm cổng: CANbus, RS485, RS232
Giao thức truyền thông:
- MQTT Client
- EtherNet/IP
- MODBUS TCP
- CANopen, CANlayer2, UniCAN
- SNMP
- BACnet, KNX và M-Bus qua gateway
- Gửi tin nhắn thông qua bên thứ 3
- Tính năng chung: SQL Client*, Web Server*, E-mail & SMS, Truy cập từ xa qua VNC, FTP server & client, Modem 3G
* Chỉ dành cho phiên bản Pro
I/O “đầu vào/ đầu ra”
- Khả năng mở rộng lên tới 2048 I/O kết nối
- Tùy chọn I/O: digital – số, analog- tương tự, high-speed – tốc độ cao và nhiệt độ. Tham khảo thêm tại mục:
— UniStream – Built-in I/Os
— Uni-I/O™ Modules
— UniStream Remote I/O
Mô tả chi tiết [PLC+HMI] UniStream Built-in
| I/O Options | ||
| Number of I/Os (Built-in, local and remote) | Up to 2,048 I/O points | |
| Built-in I/O or Uni-COM Modules | According to model and add-on model (see table below) | |
| Local Uni-I/O™ Modules | To add local I/Os, use UAG-CX I/O Expansion Adapters. These adapters provide the connection point for standard UniStream Uni-I/O™ modules | |
| Remote I/O Expansion | Use EX-RC1 adapters to further extend the number of I/Os (*1) | |
| Bit Operation | 0.13 µs | |
| Ladder Memory | 1 MB | |
| External Memory | microSD and USB Flash drive (up to 32GB) | |
| Video | Show MPEG-4 videos on the HMI screen (*3) | |
| Audio | Stereo MP3 filesscreen (*3) | |
| Power Supply | 24VCD (B1 support 12V/24VDC) | |
| Backup Battery | CR2032, Back-up RTC values, system data and retained tags | |
| Communication | ||
| Ports | 1 Ethernet •1 USB host • 1 USB device for programming | |
| Protocols | MODBUS, EtherNet/ IP, CANopen, SNMP, FTP, BACnet (*2), RTSP, VNC, UniCAN, GSM (SMS, GPRS), KNX (*2), Message Composer for 3rd party protocols. | |
| SQL Client & Web Serverscreen (*3) | ||
| HMI Panel | 7″ | 5″ |
| Type | TFT, LCD, Touch HMI Panel | |
| Size | 7” (16:9) | 5” (16:9) |
| Resolution | 800×480 (WVGA) | |
| Viewing Area Width x Height (mm) |
154.08 x 85.92 | 108 x 64.8 |
| Colors | 65,536 (16bit) | |
| Display Backlight Illumination | White LED | |
| Environment | ||
| Protection | Front face : IP65/66, NEMA 4X | |
| Rear side: IP20, NEMA1 | ||
| Operating Temperature | -20°C to 55°C (-4°F to 131°F) | |
| *Notes: (*1) EX-RC1: via CANbus integrate standard Unitronics’ I/O modules at distances of up to 1000m. (*2) Using a gateway model (*3) For UniStream Pro only |
||
UniStream Built-in I/Os
Uni-I/O™ Modules
UniStream Remote I/O
Uni-COM™ Modules
| Article | Communication Ports |
| UAC-CX-01RS2 | Uni-COM: 1x RS232 port |
| UAC-CX-01RS4 | Uni-COM: 1x RS485 port |
| UAC-CX-01CAN | Uni-COM: 1x CANbus port |
Uni-Local Expansion Adapters
| Article | Description |
| UAG-CX-XKP125 | UniStream CX IO Exp.Kit 1.25m |
| UAG-CX-XKP300 | UniStream CX IO Exp.Kit 3m |
| UAG-CX-XKPLXXXX | UniStream CX IO Exp.KUniStream CX IO Exp.Long Kit, lengths: 600, 1200, 1500, 2000, 3000 cm |
